一、什么是冷喷涂

冷喷涂是将粉末颗粒加速到 200 - 1,200 米/秒并撞击基体从而形成涂层的一 种技术。采用氮气和氦气来加速粉末颗粒，这些粉末颗粒正是形成涂层的材料。 由于撞击时产生的温度低于这些粉末材料的熔点，因此在这一过程中极少发生氧 化现象。

同时， 粉末颗粒在撞击基体产生塑性变形时保持着固体的特性，因而也不 会导致化学性质的改变和相变。此外，粉末颗粒高速的撞击使涂层非常致密并形成 与基体之间很高的结合强度。

上海良时智能科技股份有限公司的 冷喷涂设备所喷制的涂层孔隙率通常在1%以内，对于大多数金属和合金材料沉积效率能够高达 90%，喷涂速度也可达到 30 公斤/小时。

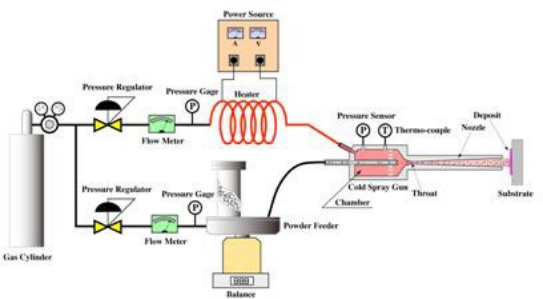

图 1 是 良时冷喷涂设备的组成示意图，该图展示出冷喷涂工作气 体的路线、粉末颗粒加速的过程、气体加热系统以及送粉系统的工作过程。

图 1 良时冷喷涂设备组成示意图

在供气设施将氮气或氦气提供给喷枪后，气体调压阀调节喷枪增压室内的气 压达到一个特定值。气体的流量通过流量计控制。然后，气体经过加热器后被加 热至特定的温度。当高温气体通过一个喉状口时它被加热至马赫 I 的速度， 并在 拉法尔喷嘴处得到了进一步加速直至超过音速。粉末通过载气被从送粉器输送到

喷枪增压室，在那里粉末得到高温气体的加热并通过拉法尔喷嘴得到加速，粉末 速 度在飞离喷枪喷嘴出口时被加至最高飞行速度，并撞击被喷涂零件的基体表面。

该冷喷涂设备能将增压室内的气体温度提升至世界最高的 1,000 摄氏度。工作气体能在 5MPa 的高压状态下工作。

二、良时冷喷涂设备特点与优势：

上海良时智能科技股份有限公司的全自动高压冷喷涂系统可 喷涂的材料包括： Au、Nickel-Chromium、Ti-6Al-4V、Ag、NiCr、Inconel、Al、Ni、 MCrAlY 、 Aluminum-Bronze 、Stainless steel 、Mo 、Cu 、Zn、White metal、Monel、Sn 、Ti 等材料。

该冷喷涂设备具有以下的特点与优势：

工作气体达到 1000℃,压力高达 750PSI（5 兆帕），能够喷涂一些较难喷的冷喷涂材料如 MCrAlY 、Ti6Al4V 、Inconel 以及不锈钢。

送粉速度能够达到 750 克/分钟甚至更高， 能够实现很高的喷涂生产率。

采用最新的喷嘴设计，使喷涂过程中堵枪、停顿一去不复返。长时间、高负荷 的稳定喷涂通过该设备完全可以实现。

喷枪与加热器的有机整合增加了设备的灵活性，能够喷涂很多复杂形面的零件。

该设备 能够喷涂的材料： Au 、Nickel-Chromium, Ti-6Al-4V 、Ag、NiCr、Inconel 、Al 、Ni 、MCrAlY 、Aluminum-Bronze 、Stainless steel 、Mo、Cu 、Zn 、White metal、Monel、Sn 、Ti 和其他。

三、上海良时全套冷喷涂系统的介绍

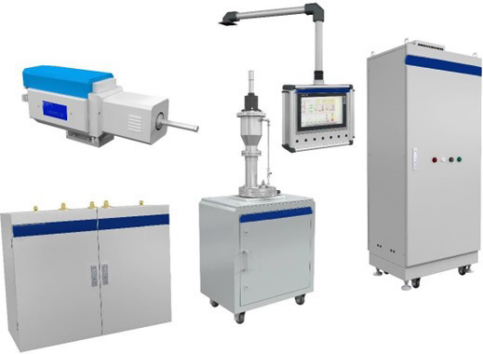

上海良时全套冷喷涂设备核心组件

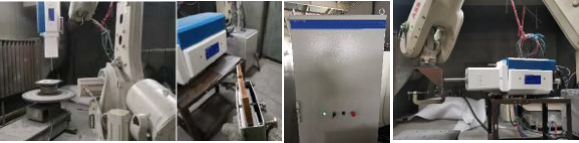

上海良时全套冷喷涂设备喷涂现场

1. 整套系统简介

1.1 全套冷喷涂系统包含以下核心设备组成部分：

① 1 套整合了加热器的冷喷涂枪系统

② 1 套控制柜和气体柜的组合柜体

③ 1 套加热器电源

④ 1 套送粉器

⑤ 1 套冷水机组

⑥ 1 套电缆和气管， 用于连接上述部件

1.2 外围设备包括：

①喷涂房

②操持喷枪的ABB机械手

③除尘器

1.3 水、电、气的供应：

安装冷喷涂设备时，用户需根据相关的安全标准准备以下水电气供应。建 议在合同签订前，对于用户提出的特殊要求与供应商进行充分沟通。

① 供气装置和管道

② 供电及配电柜

③ 压缩空气及气管

④ 冷却水供应，排水系统及管道

1.4 为用户定制的管线：

上海良时将为客户提供用于连接设备的专用电缆和气管。用户需要提供水、 电、气供应站的布局以便能够使用上海良时提供的 5 米标准管线。请注意， 从气 体供应站出来连接气体控制器该设备的高压气体管路的长度是 2 米。

1.5 国际间运输：

除非另行商议，冷喷涂设备及其外围设备发至海外客户港的运输将由上海良时 操办，运费由客户承担。

1.6 客户的国内运输：

设备进入用户目的港后的海关手续、内陆运输和保险等事宜将由客户方办理， 所有其它相关费用也由客户方承担。

1.7 设备安装与连接：

设备运至客户地点后，将需要用地脚螺栓固定在地面上。 上海良时将负责 该系统核心设备之间各部件的安装与连接，将不负责该设备 客户现场水、电、气的连接。客户方应事先将现场的水、电、气准备好， 并连接至该设备的特定部件上。

1.7.1 水电气连接

用于安装设备的水、电、气和通风管道等设施需要客户自己建设及准备，并 需客户方具有资质的专业人员在上海良时安装人员的监 督下连接至该系统主设备上。

水、电、气与该系统主设备的连接包括以下几个方面：

① 氮气或氦气气源与气体控制单元的管道连接；

② 压缩空气气源与气体控制单元的管道连接；

③ 从供水管至冷水装置的进水口的连接工作；

④ 从冷水机组排水口至排水口的连接；

⑤ 从配电柜到加热器电源柜的电缆连接；

⑥ 从配电柜到气体控制单元的电缆连接；

⑦ 从配电柜到冷水机单元的电缆连接；

⑧ 从配电柜到机械手的电缆连接。

1.8 设备调试：

在全部安装以及水、电、气连接工作完成后，连接的电缆、管路应被仔细检 查一遍，然后进入到设备各部件的调试阶段， 接下来是整套设备的调试。 全套设备 调试正常后，双方签署验收。

1.9 验收过程：

验收工作将按以下两个标准步骤进行：

步骤一： 氮气的操作： N2 增压室气体的压力： 5MPa 增压室气体的温度： 1000°C

步骤二：喷涂良时备好的材料。操作过程将采用上海良时推荐的工艺参数。

验收：当确认设备能够按照设定的工艺正常喷涂后，该设备被认为验收完成。

1.10 培训：上海良时将派遣一名操作人员进行一天的该套冷喷涂设备操作培训。

1.11 气体的安全资质证明：上海良时提供的冷喷涂设备经过了中国高压气体安全机构的检验并在设备 发运前颁发了检测证书。如果客户要求提供此证书，上海良时将会向客户提交。

1.12 可选设备及相关工作：

除了冷喷涂核心设备，上海良时智能科技股份有限公司还可 根据客户所需提供一些可选设备，针对这些可选设备我公司会提供一份额外的报价，涉及可选设备的连接、安装等费用，以及所有一切使其正常运转所涉及的花 销。

如果这些可选设备是由客户方提供， 上海良时将提供一套用于检验、连接与 安装这些可选设备的额外报价。所有这些相关的额外费用都将视为整体设备正常运 行的必要保证。如果客户方提供的可选设备由于某种原因晚到或出现故障而影响了 整套设备的点火或最终验收，这将导致上海良时另行收费。

2. 冷喷涂核心设备的组成

2.1 冷喷涂枪

喷枪系统是整合了加热

器的一套喷枪单元。这种集成化结构的优势在于，它能够在加热器部分将惰性气体加热后直接导入喷枪的增压室部分，减少了热量的损耗。

同时，从加热器到喷枪之间的高温、高压气体管路包围在一个保温材料填充的保护壳中以避免管路断裂可能带来的烧损和危害。高温、高压的气体管路上无需线缆 和其他累赘从而排除了喷枪操作的各种限制， 并使喷枪操作灵活简便，增加了客 户进行喷枪机械手编程的自由度。

该枪采用了水冷喷嘴以防止粉末颗粒在枪管内壁的堆积，从而避免了烧枪， 以及因此而导致的操作人员必须与枪管套管接触的有风险的操作。类似的，加热 器也保护在一个壳套里以预防高温部位外露。

喷枪安装了一个用于测量和控制增压室内部的气体温度的温度传感器，以及 一个用于测量和控制压力的压力传感器。同时，喷枪的加热器上也安装了一个温 度传感器以预防加热器过热，还有一个安全互锁机构以避免由于加热器的过热导致 的加热器损毁。

该喷枪最大的工作压力为 5MPa。最高气体工作温度（氮气和氦气）为1000℃。

这种结构设计使送粉口通过气体增压室的中心，粉末因此能被非常顺利地加 热并送入喷枪的喉部，而与弯曲的送粉管相比，粉末颗粒对送粉管的磨损能够降到 最低。表 1 展示了冷喷涂枪的一些技术指标。

表1 冷喷涂枪的性能指标

* 备注： 如果电能增加，使用氦气的情况下能够达到温度 1000。C 时压力为5MPa.

冷喷涂所需要的气量取决于所使用气体的种类、气体的温度以及增压室的压 力。图 4 和图 5 所展示的是氮气消耗量与工作中气体温度和压力的关系。计算以喷枪喉管直径为 3 毫米为基础。图 6 和图 7 展示氦气流量与气体温度和压力的 关系。这些数据说明提升操作气体温度会通过使气体的体积膨胀从而减少气体的消 耗。

图 4 氮气流量和氮气温度的关系

图 5 氮气流速与压力的关系

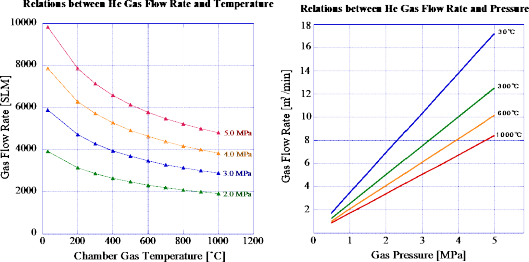

图 6 氦气流速与温度的关系 图 7 氦气流速与压力的关系

*备注： 图 4 至图 7 的数据是根据一个单维流体模型计算出的理论值。

接下来， 图 8 和图 9 展示的是用于加热氮气和氦气所需的理论电能。数据只 显示了在一个稳定的条件下持续工作并在增压室内的气体温度达到目前温度后 用于加热这些气体的电能，并未考虑能量的损失。

图 8 氮气达到一定温度和压力所需的电能

图 9 氦气达到特定压力所需的电能

2.2 送粉器

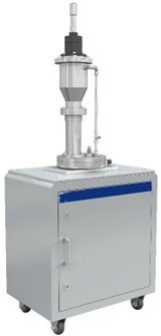

图 10 展示的是该套系统送粉器的外观

送粉器用来给喷枪输送粉末材料。粉末粒度为 5-150μm，但要视其流动性。送粉器的送粉斗容积标配为 1.0 升。用户也可选择 2.5 升和 5 升的粉斗以便用于连续化生产。最快送粉速度取决于粉末的松装比。如果粉末的松装比为 3，那么最大的送粉速度将是 300 克/分钟左右。送粉精度±1 wt%，从而能够保证送粉的精确性。以松装比作为参量， 图 11 展示了送粉速度与转盘转速之间的关系。

 图 11 以松装比作为参量，送粉速度与转盘转速之间的关系

送粉器能够承受的最大工作压力为 5.5MPa。送粉载气和电能通过气体控 制单元输送给送粉器。表 2 列出了送粉器的技术规范。

表 2 送粉器技术规范

*备注：根据一些粉末的性质不同，送粉精度可能低于±1wt％。

2.3 电气控制单元

图 12 电气控制单元

图 12 展现的是该套系统设备的气体控制单元。该控制单元向喷枪输送气体， 向送粉器输送载气， 并控制喷枪增压室的 内部气压和送粉载气 的气压。气体控制单元应该从送气站获得并输送 6MPa 或更高的氮气或氦 气。

标准化的规范是一套冷喷涂系统只配置一条送粉载气线路。但作为 可选项，两个送粉器可以同时使用也可以独立使用。此外，如果客户需要，冷喷涂设备还可以改装成三套送粉器甚至更多送粉器一起使用。工作气 体压力和送粉载气压力以及它们的对应流量均通过质量流量计得以自动控制。工 作气体最高的可控压力为 5MPa，而送粉气体最高可控压力为 5.5MPa。工作时 这些气体的种类都应该是完全相同的。表 3 是气体控制单元的技术规范。

表 3 气体控制单元技术规范

*备注： 根据标准配置，系统只配置一条送粉线路并只有一套控制系统。但作为 可选项，可根据客户需求装两条送粉线路和两个控制系统并使两条送粉管同时工作。

2.4 加热器电源

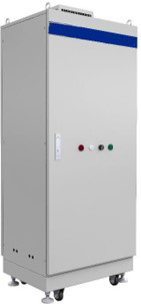

图 13 加热器电源

该直流电源设备是作为工作气体的氮气或氦气被加热器加热时的电能来源。

工作气体的温度被迅速加热至工作需要的水平，减少加热时间并使工作气体 在使用中尽可能减少消耗。

表 4 加热器电源的技术规格

2.5 控制柜

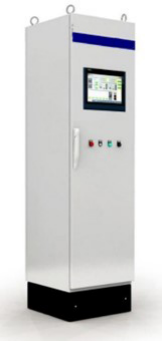

图 14 控制柜

图 14 是 该套冷喷涂设备的控制柜，通过触摸屏控制并显示工作气体控制单元、送 粉器及气体加热器的参数值。表 5 是 控制柜的技术规范。

表 5 技术规范

表 6 中的。符号代表在控制柜上可以被监测、控制和记录的项目

表 6 控制柜可控制的项目

2.6 冷水机组

图 15 冷水机组

图 15 是系统的冷水机组。 该冷水机组是一台冷却水循环单元用于冷却加热器 供电电缆和喷枪。冷却水时时冷却喷枪的喷嘴部位，从而防止由于喷嘴过热产生的 粉末在喷嘴内部的堆积，同时也能防止由于操作人员偶尔接触喷嘴可能导致的烫伤。

表 7 冷水机组技术规范

2.7 电缆与气管

电缆与气管连接冷喷涂系统的各个组成部分。设备标准配置的电缆和气管长 度为 5 米。

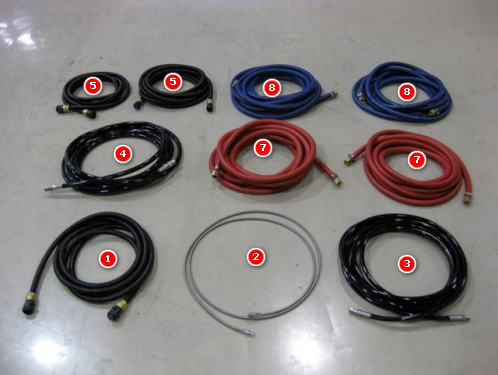

如果用户的现场布局需要管线长度增加，那么可以通过购买“可选项” 的方式 定做。图 16 展示的是标准长度的电缆和气管以及它们的型号和数量。但在图 16 中并没有显示用于冷却喷枪喷嘴的冷却水管、用于送粉口气冷的空气管以及测温 传感器和压力传感器连至控制柜的电缆。

图 16： 电缆与气管 （仅供参考， 可能与实际外观有一定差别）

以下是各条管线的连接方法

① HP1：1 条送粉器控制和输电电缆，连接气体控制单元和送粉器 ，用于输电和控制送粉速度。

② HS1：1 条不锈钢送粉管，用于将粉末从送粉器送至喷枪。

③ HC1：1 条送粉载气管，用于将送粉载气从气体控制单元送至送粉器

④ HG1：1 条主工作气体输气管连接至喷枪的加热器部分，用于将工作气体从 气体控制单元输送至喷枪。

⑤ CE1：1 条电能和控制电缆，用于控制系统，连接气体控制单元和控制器。

⑥ CH1： 1 条加热器控制电缆，用于连接气体控制单元和喷枪里的加热器

⑦ CW1：2 条用于加热器的（输入）水冷电缆。用于喷枪加热器的电源

的电能供应，这条电缆将冷却水从电源输入至喷枪。

⑧ CW2：1 条用于加热器的（输出）水冷电缆。连接该设备喷枪上的加热器和 设备加热器电源。这条电缆将冷却水输出喷枪。

以下是一些需要连接在设备上的其它气管：

◆ 2 条用于冷却喷嘴的水管， Ø10mm。用于连接冷水机组和喷枪的喷 嘴。 一条用于将冷却水输入喷枪， 一条用于输出喷枪。

◆ 2 条电源柜冷却水管， 用于连接水冷机组和加热器电源。该冷却水用于冷却往返于电源和喷枪之间的电缆。

◆ 1 条温度传感器和压力传感器连接至气体控制单元的电缆。用于连接喷

枪内部增压室压力和温度传感器与气体控制单元的一根电缆。

3. 外围辅助设备（由上海良时智能科技股份有限公司提供并集成）

一套冷喷涂系统包括以下必要的外围辅助设备：喷涂隔音房、通风除尘系统、 以及用于喷枪操作的机械手。由上海良时智能科技股份有限公司提供并整合。

3.1 转台

上海良时智能科技股份有限公司生产的系列转台设备，其设计来源于上海良 时丰富的热喷涂实践和对工艺的深刻理解，更适合热喷涂的工况使用。

UT-300型转台是本公司转台系列产品中的一款，用于重量不超过 300 公斤 工件的夹持和旋转，转盘可实现 0-90 度角的自由翻转，设备稳定、耐用， 配合 喷涂枪的直线运动实现工件的表面喷涂。

3.1.1 UT300 性能与优势：

□ 该设备设计稳固、牢靠，采用优质的厚壁钢材作为框架结构，最大限度确保工作状 态下的安全与稳定。

□ 转台台面直径 600 毫米，中心钻有中心孔， 从中心孔向外有四条放射型 T 型槽 以便固定工间或夹持工装。

□ 采用伺服电机，精度为±0.01%，从而保证运转的稳定性和安全性。

□ 转盘通过三菱伺服电机驱动，能够向喷涂总控输出信号， 实现系统的安全连锁。

□ 转台台面可通过电机实现 0-90 度角的翻转， 设备装有精确的角度显示仪。

□ 设备可以与机械手和热喷涂控制系统相连接，实现系统联动和安全急停。

□ UT 系列转台改变了传统的依赖减速时间进行柔性停车的停止方式， 停车时精准 控制施加于主轴的制动力矩（非抱死），避免了因减速时间设置过短产生的机械 冲击，减速时间设置过长造成效率降低，变速时响应迟缓等问题， 更加智能、高效， 延长了机械寿命。

□ 可选配上海良时提供的冷气喷嘴用于喷涂过程中工件的冷却。

UT300 冷喷涂转台

3.1.2 技术参数

底座宽度：1100mm

底座长度：1250mm

转台高度：880mm

台面直径：600mm

台面中心距：800mm 在 90 度角时

转台负载：≤ 300 公斤

转速范围：30 – 300 转/分钟

翻转角度：0 – 90 度角

电机类型：三菱伺服电机

转台重量：300 公斤

3.2 机械手 （由上海良时智能科技股份有限公司提供并整合）

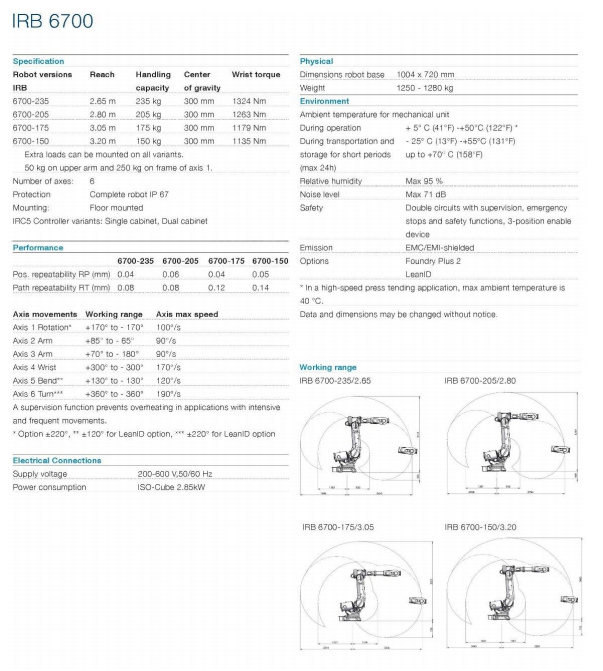

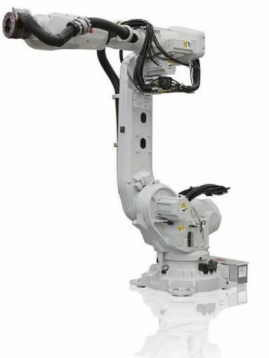

我公司冷喷涂操作的标准机械手为 ABB 公司制造的 ABB IRB6700。

3.3 喷涂隔音房及其安装 （由上海良时提供并整合）

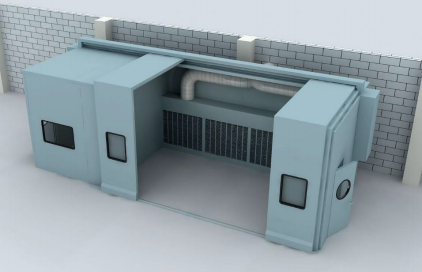

图 19 为标准的喷涂隔音房。喷涂过程中喷涂房一米处的噪音可降至80 dB 。 如果客户对噪音控制有更高要求，可按照客户要求定制。标准喷涂房的内部尺寸 为 4.5m （长） 4.5m（宽）3m （高），其它尺寸可按要求定制。

图.19 各种类型的喷涂隔音房

3.4 通风除尘系统（由上海良时提供并整合）

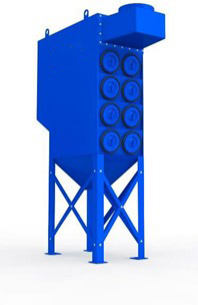

冷喷涂标准的除尘器为配有唐纳森滤芯的除尘器，由上海良时智能科技股份 有限公司制造，主要参数见表 8 。

表 8 除尘器参数

4. 主要的配套设施

操作运行该冷喷涂系统需要客户准备以下气体、压缩空气和冷 却水设施。

4.1 气体供应设备

客户需要配备足够的氮气或 （和 ）氦气供应系统。为了最好地配合 冷喷系统工作，作为工作气体的氮气和氦气需保证压力为 6 MPa 或者更高；氮气最大气体流量约为 5,000 SLPM，氦气最大气体流量约为 10,000 SLPM 。须 在每个气体 管道出口 上安装截 止阀。气 体供应的出口离该设备气体控制单元接口的距离不超过 2 米。

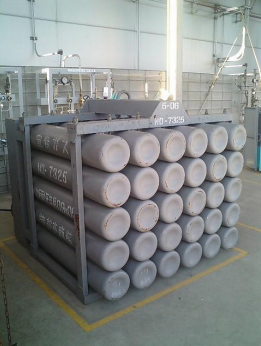

工作气体的供应系统可有两种选择方式：多气瓶排放型，或气瓶集装格形式， 即多个高压气瓶有序排放和串联；或者是液气罐形式， 即一个大的液态气贮存器配上增压泵和汽化器以及其它辅助设施。 见下图 20 、21 所示

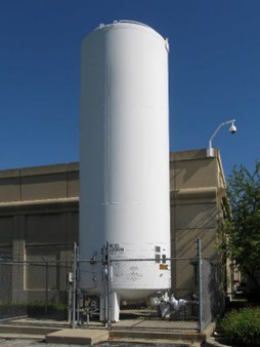

图. 20 N2 集装格瓶组 图.21 液化氮气储存器及增压泵和汽化器

4.2 电源供应

需要为每个冷喷涂系统设备 提供电源。电源要求 50 或60 Hz ，三相 AC380/400/440 V ，700A 。电源终端离的距离不超过 5 米。

供应气体控制单元的电源要求为 AC100V 15A，同样，电源终端离的距离不超过5米。

供应机械手的电源要求为三相 AC200V 30A 供应冷水机组的电源要求为三相 AC200V 20A 供应除尘器的电源要求为三相 AC200V 100A。

4.3 空气供应

空气供应压力为 0.5 MPa。须在空气管道出口上游安装截止阀。空气管道出 口离气体单元和冷水机组接口分别不超过 5 米。

4.4 冷水机组（上海良时提供并整合）

准备冷却水管路设施， 保证供水流量为 5 升/分钟。设备进水管道口上游安 装截止阀。进水管道接口为 Rc1/2，排水管道接口为 Rc1。安装相应的管道， 保 证注水口和排水口离冷水机组的进水口和排水口的距离不超过 2 米。

5. 运输及安装

5.1 国际运输

除非客户另有要求，整套冷喷涂及外围系统的运输将由上海良时安排运至客 户指定港口，运输费用由客户承担。

5.2 国内运输至客户现场

清关、从港口运至客户现场的内陆运输及保险等由客户安排，所有相关费用 由客户承担。

请保证入口、通道及电梯尺寸，以确保设备正常运送至指定安装地点。

5.3 安装

上海良时负责在客户指定现场安装设备。如需要将设备固定至地面， 则需要 事先确认地面能否用铆钉。如安装前需要基建工作，则需要客户提前完工 并将安 装场地准备妥当。

6. 其它辅助工作

气体、电源、空气从供应终端到冷喷涂系统之间的连接由客户负责，需要有 相关资质的技术人员在上海良时人员的指导下完成。6.1 气体管道

指从气源到气体单元之间的管道连接。氮气和氦气管道及连 接头需能承受 40 MPa 压力， 上海良时提供该管路产品。

6.2 电线布置

三相 AC200V 线路，从电源终端分配板到电源柜

三相 AC200V 线路，从电源终端分配板到冷水机组。 三相 AC200V 线 路，从电源终端分配板到机械手控制器。

单相 AC100V 线路， 从电源终端分配板到该设备气体单元。

6.3 冷却水管路

从水源到入水口再到冷水机组进水口，从冷水机组排水 口到排水管道接口的管路， 上海良时提供该管路产品。

6.4 空气管路

从压缩空气气源分别到气体单元的空气入口和冷水机组空气入口，上海良时提供该管路产品。

7. 设备连接

该冷喷涂系统各元件之间的气体、电源、空气和冷却水连接由上 海良时负责。该部分的标准线缆和管路均在冷喷涂系统的供货范围 中。管路连接费用根据客户现场设备布局图单独计算。如果标准管路不满足客户现场的安装要求， 上海良时将提供新的线缆和管路，费用另计。

注：详见前文冷喷涂系统各元件介绍

8. 安装调试

冷喷涂系统正确安装，设备之间线路和管道连接完毕后可进行调试。客户方需要提供必要的电源、气体、压缩空气、冷却水以供安装检测和调试。

9. 操作验收

操作验收分以下两个部分： 第一部分：

操作气体: N2

气体压力: 5 MPa 气体温度: 1000?C 第二部分：

在我方推荐的操作条件下喷涂我方指定的铜粉。客户提供验收必须的气体、 电源、压缩空气和冷却水。

气体、电源、通风、除尘、隔音等其它条件须符合所属国家和当地的相关 条列规范和规章制度。

客户方操作人员需具备公司的相应操作证书。

客户方应提前为上海良时的人员办理进厂安全检查手续，以便于我方技术支 持人员顺利进行安装调试和验收培训事宜。

如因客户准备工作不当等原因导致验收时间延期，从而产生的相应费用由客 户方承担，并需在发票日期一个月内将相应费用支付给上海良时。

10. 验收完毕

验收完成意味着客户认可并接受该设备。

11. 培训

将根据使用说明书对客户方人员提供冷喷涂系统的使用培训，培训时间表如 下：

设备操作讲解和实践操作： 0.4 天讲解和实践操作： 0.5 天

指令讲解： 0.1 天总计：1 天

12. 文件

随货提供两份使用说明书。

13. 质量保证

13.1 质保期

质保期为设备安装验收后 12 个月，

13.2 质保

质保期内，按照操作说明书操作和其它正常用途情况下，设备出现破损，我 方负责免费替换或维修破损件， 13.3 所述的非正常使用条件除外。如出现 13.3 所述情况，客户应立刻通知我方。

质保只包括主体设备，客户的外延产品缺陷导致的设备破坏不在质保范围内。

13.3 非质保范围

非正常操作或其它非设备功能方位内使用导致的破坏不在质保范围，以下情 况亦不在质保范围：

• 未能按我方要求维护检查设备，未按我方列明的方法操作设备。

• 未及时处理设备问题导致设备的二次损坏。

• 未经咨询我方，擅自维修设备导致的损坏。

• 外部原因导致的损坏比如：火灾、地震、雷击等自然灾害和其它不

可抗力事件。

• 13.4 所述备件不在质保范围内。

13.4 非质保件（易损件）

非质保件如下： .

<机械部分>

(1) 管路

(2) 电缆

(3) 气体过滤器

(4) 阀座

(5) 送粉器台

(6) 送粉器搅拌器

(7) 送粉器吸盘

(8) O 型圈

(9) 包装

(10) 喷枪喷嘴

< 电器部分>

(11) 碳刷（电机用）

(12) 灯泡

(13) 控制面板背光

(14) 继电器

注：上海良时智能科技股份有限公司按照客户要求为供应的冷喷涂设备提供安装培训**， 贵客户所购设备在细节可能与上述文字描述有出入，遇此情况，请具体联**系

021-51035200**。

三、 售后服务

1 ．技术资料提供

. 提供一套完整的全套冷喷涂系统控制柜使用手册，中英文；

. 提供一套完整的喷枪使用手册，中英文；

. 提供一套送粉器使用手册；中文

. 提供一套冷水机使用手册；中文

. 提供一套机械手使用手册；

. 提供一台转台使用手册；中文

. 提供一套完整的除尘器使用手册，中文

2 ．质保期

保质期为设备验收合格后 12 个月时间。设备的验收合格之日以双方签订验 收合格报告之日算起。人为错误，包括：错误安装、错误操作导致的设备损坏不 在保修之列（但上海良时技术人员会协同用户全力解决问题）。

3 ．质保期之后的设备维护与备件供应

上海良时将在保修期以后，继续保持对客户的技术支持和零备件供应，并保 证在 24 小时内对客户的设备故障排除请求予以答复，同时将以低廉的价格提供 设备零备件。

4 ．买方现场安装

如果需要在买方现场安装，则买方负责在设备运抵以前准备好设备运行所必 需的周边设施并提供相应的服务， 包括电路准备、洁净的压缩空气和管路、燃气和 管路、安装工具、水管以及搬运劳力等。

安装的时间很大程度上取决于买方的现场准备和对安装人员的协助。

上海良时将负责：

. 开箱点货

. 连接全部设备

. 整合所有设备并试运行

. 安装期间的所有旅行和食宿费用

5 ．培训

上海良时智能科技股份有限公司将提供相应的培训包括：

. 系统的操作

. 系统的维护

. 特殊操作的培训

四、 条款

1.上述设备交货期 5 个月。

2.上述设备的订购采用人民币元结算，含 13%增值税。

3.如果需要用美元结算， 上海良时可推荐其海外代理公司签署合同。

4.付款方式为： 签订合同后买方预付合同金额的 50%，卖方发货前买方支付合 同金额的 45%，安装调试完成双方签署设备验收文件后的 10 天内买方支付合 同金额的 5%。

5.由于需要引进大量进口零备件， 我公司谢绝银行电子承兑汇票或商业承兑汇 票。如果只能用银行商业承兑汇票来支付，上海良时需要加收 3%的贴现手续 费。

6.本技术方案中描述的设备、外围设备所使用的备件有可能在签合同同期已经 升级，供货时将提供升级后的产品。

7.上述文字描述中的设备图示仅供参考，不作为签署合同的约定。

8.用户可选择购买上海良时的核心设备，外围设备的方案选择需要同上海良时 技术人员深入讨论后方能得出结论。

9.上述核心设备只要点火成功就视为设备验收通过，除非客户在购买合同中提 出附加要求。

10.如果需要上海良时技术人员开发出针对客户零件喷涂的全套技术工艺，那么 上海良时可能会收取涂层工艺开发的费用。

11.客户需要在上海良时智能科技股份有限公司派人前往安装前准备好现场的一 切水电气设施。

12.客户需要在安装现场保证施工设施、施工物品的安全。

13.如果由于客户原因导致上海良时派员前往现场安装却无法顺利进行， 上海将 视情况要求客户方支付我方可能产生的费用。

14.本文件中所有报价以及涉及价格的信息均属于保密内容，客户方应保证不泄 露给第三方。

15.上海良时出具的所有图纸都属于保密文件，客户方应妥善保存， 并保证不向 第三方泄露。

16.接触该方案的任何人员需保证该方案的任何信息不透漏给任何第三方。

17.本方案有限期为 30 天。
