Since 1993 股票代码:837430 厚积薄发 持续创新
良时海绵磨料喷砂机设备 ACM型高效压送式喷砂机 KPBM型高效压送式喷砂机 环保吸送箱式喷砂机系列 多用途滚筒吸送箱式喷砂机 多工位吸送箱式喷砂机 定制专用型吸送箱式喷砂机 液体湿式箱式喷砂机 环保压送箱式喷砂机系列 多工位压送箱式喷砂机 定制专用型压送箱式喷砂机 锯片喷砂机 环保型边喷边吸喷砂机
环保压送箱式自动喷砂机 环保吸送箱式自动喷砂机 高科技行业专用自动喷砂机
喷丸室体与弹丸发生器 喷丸机器人/多轴机械臂 弹丸磨料回收及分选系统 数控喷丸机CNC电控系统 喷丸机丸料及压力控制系统 航空飞机工业数控喷丸机 汽车工业数控强化喷丸机 机车工业数控强力喷丸机 电力能源工业数控喷丸机 WPC精密喷丸表面处理
吊钩悬挂输送式抛丸机 型钢/钢管通过式抛丸机 钢板抛丸预处理线 履带式/转台式抛丸机
全自动机械回收式喷砂房 自动气力输送回收式喷砂房 集装箱自动喷砂房示范工程 喷砂房磨料回收筛选分离 喷砂房涂装房柔性升降大门 喷砂房工件输送/工作台车 喷砂房自动化电气控制系统 喷砂房滤筒除尘器设备 喷砂房布袋除尘器设备 文丘里湿式除尘器
热水器内胆喷砂生产线 钢管内壁自动喷砂生产线 显示器基板自动喷砂生产线 钛钼铝薄板自动喷砂生产线
LGPQ型高压无气喷涂机 LQPT型高压无气喷涂机 涂胶机与打胶机系列 高粘度双组份喷涂机 空气喷涂机系列 静电喷涂机/喷粉室 中小型干式喷漆室 湿式水帘喷漆室 自动涂装机/自动喷涂机
喷砂喷抛丸机器人 喷锌喷铝热喷涂机器人 喷粉涂装机器人 喷漆涂装机器人
电弧融射喷涂机/喷锌机 空冷微通道铝扁管喷锌线 自动热喷涂机/自动喷锌机
前处理系统设备 喷漆烘干生产线 喷粉烘干生产线 喷漆房烘干房系统 喷漆烘干两用房 喷砂房喷漆房系统 特氟龙涂装喷砂喷粉房/烘炉 风电设备喷砂房喷锌/喷漆房 船舶分段喷砂涂装房车间 VOC有机废气处理设备 燃油/燃气/电加热热风炉
工业搪瓷预处理技术及设备 热水器内胆涂搪技术及设备 换热元件搪瓷生产线
大型高效电/气遥控喷砂机 真空吸砂机/真空吸尘器 管道内壁喷砂器喷涂器 除湿机/暖风机/热风炉 后冷却器/移动式除尘器
压缩气源常见问题与总结
上海良时冷喷涂系统技术介绍
飞机零部件喷丸强化设备飞机零部件精细喷砂机飞机机翼数控喷丸成形设备飞机零部件机器人喷涂系统
船舶钢板抛丸预处理线船舶分段二次喷砂涂装房大型组合式喷吸砂机组焊缝清理喷砂机/吸砂机高效电/气遥控压送喷砂机吸砂机/除湿机/暖风机系列
变速箱齿轮数控强力喷丸机汽车A/B柱抛丸涂油生产线汽车铝轮毂自动喷砂机活塞/减震器自动涂装机轮毂模具烘干清洗喷涂设备汽车零部件抛丸清理生产线发动机曲轴/连杆喷丸机活塞件半自动喷砂机喷丸机刹车片粗化/车灯喷砂机
机车轮对清洗房/机车转向架喷砂房/喷漆烘干房齿轮/轮轴数控强力喷丸机压气机叶轮数控强力喷丸机机车车体喷砂房/喷烘房
桥梁钢结构喷砂涂装房焊缝清理边喷边吸喷砂机桥箱内壁清理喷砂机钢结构抛丸清理生产线
薄板钢板抛丸生产流水线冷藏箱机器人喷砂喷锌线集装箱喷砂喷漆涂装流水线液体集装罐喷砂房喷漆房承压设备及模块系统集成电梯导轨抛丸涂油生产线
工程机械环保喷砂房喷漆房
风电塔筒钢板抛丸预处理线风电塔筒喷砂房喷漆房风电轴承喷砂/喷锌/喷漆房太阳能发电硅片自动喷砂机核电部件喷丸小室超临界发电钢管内壁喷丸机风电增速机喷漆烘干生产线火电空冷微通道铝扁管喷锌风电变速箱齿轮强力喷丸机发电反应釜/缓冲罐/储罐
薄板钢板喷抛丸生产线重防腐喷砂/喷锌/喷涂设备管道内壁喷砂喷涂生产线焊缝清理边喷边吸喷砂机石化装备催化机真空抽料机采油注水管喷砂清理生产线石油化工承压设备系统集成
大型铸件喷砂喷涂生产线大铸件喷砂房喷漆房烘干房泵阀喷漆烘干生产流水线铸件内腔流道喷砂清理设备刀具喷砂/丸清理钝化设备
铝/钛合金板自动喷砂设备电气元件环保箱式喷砂机塑胶件自动喷涂生产线
植入人体钛合金数控喷丸机注射针粗化自动喷砂机医疗器械精控箱式喷砂机
印刷机械喷漆烘干一体房
水箱喷砂房特氟龙喷涂房电机部件再制造喷砂清理机
aibluebox智慧盒—人工智能盒
可持续发展与ESG上海良时节能减排项目良时风能项目介绍良时储能项目介绍良时永磁项目介绍良时循环水节能项目介绍良时钢材深加工轻量化构件 技术和市场前景良时智慧气源站项目介绍
您所在的位置:首页 > 新闻动态 > 行业新闻
超疏水表面是指水滴表面静态接触角大于150°、滚动角(滑动角)小于10°的固体表面,在自然界中广泛存在,如荷叶、水稻叶、玫瑰花瓣、壁虎脚掌、水黾腿、昆虫眼、蝴蝶翅膀、甲壳虫背壳等超疏水表面。
1997年,德国植物学家BARTHLOTT和NEINHUIS通过对荷叶的研究发现,荷叶表面具有微纳米二级乳突结构,乳突表面又分布着纳米级的蜡质层。2003年,FENG等基于荷叶表面微米乳突上存在的纳米结构提出了超疏水性是表面复合微、纳米二元结构和低表面能蜡质层共同作用的观点。
研究发现,超疏水涂层的制备方法可概括为两种方式:在具有疏水性能的材料表面构造微结构;在具有亲水性能的材料表面构造微结构并降低表面能。生活中常用的金属大多具有亲水性,在其表面构造微结构并且通过表面修饰剂修饰的方式可以获得超疏水涂层。
近年来,超疏水涂层因其独特且优异的性能,受到国内外研究人员的广泛关注。根据Web of Science数据库的不完全统计,与超疏水涂层相关文章的发表数量以每年近15%速率增长。
目前,在材料表面制备超疏水涂层的方法主要有刻蚀法、电沉积法、溶胶-凝胶法、相分离法、静电纺丝法等。其中,电沉积法具有工艺简单、设备低廉、操作容易、重复性高等优势,利于产业化大规模生产,并且可通过改变加工参数获得各种微纳米结构的表面,因此该方法备受关注。
电沉积技术是一种应用广泛的金属沉积技术,主要用于金属基体的涂覆,以改善金属表面的外观、耐磨损和耐腐蚀等特性。电沉积过程是一种电化学过程,也是氧化-还原过程,其研究的重点是“阴极沉积”。

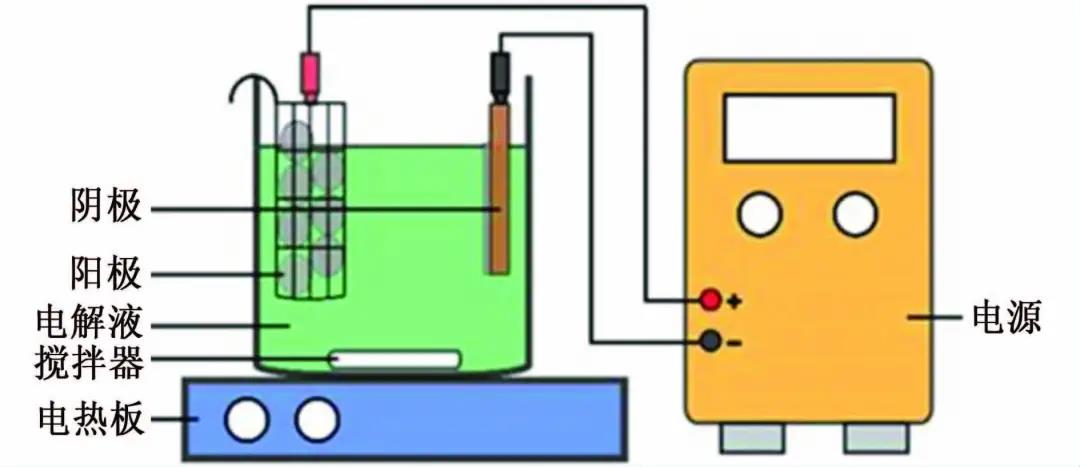

上图为实验室典型电沉积装置示意图,阳极和阴极(通常是被涂覆的基体)浸在含有金属离子的电解液中,在两个电极之间施加一定的电势,阳极发生氧化反应而溶解,阴极发生还原反应使金属离子沉积在其表面形成涂层。
电沉积法按沉积原理可分为阳极电沉积和阴极电沉积。金属电沉积的难易程度以及沉积物的结构形态不仅与沉积金属的性质有关,而且与电解质的组成、pH、温度、电流密度等因素有关,故可以通过电流密度、镀液添加剂和镀液的化学性质等多种参数来控制超疏水涂层的制备。根据其工作条件不同,电沉积法可分为直流电沉积、脉冲电沉积、扫描电沉积以及复合电沉积等。
01直流电沉积法
直流电沉积法是采用直流电源进行沉积的过程。新晶核的生成和晶体的成长是电沉积过程中非常关键的步骤,主要取决于吸附表面的扩散速率和电荷传递反应速率,这两个步骤会直接影响涂层晶粒的大小。如果阴极表面具有高表面扩散速率,电荷传递反应相对较慢,导致少量原子吸附以及电势过低,这有利于晶体的成长;相反,低的表面扩散速率和大量的吸附原子以及高的过电势,都将增加成核速率。电解液的组成和沉积时间会影响吸附表面的扩散速率和电荷传递反应速率,因此这两个因素都是影响直流电沉积的关键因素。
YANG等用一步直流电沉积法在阴极铜衬底上制备了微纳米级菜花状/刺状簇结构的镍膜超疏水涂层,通过调整加工时间,可使该表面的水接触角达到(160.3±1.5)°,小滚动角达到(3.0±0.5)°,具有良好的超疏水性。
FAN等采用一步直流电沉积法在阴极C45钢表面制备了具有层次的微纳米乳突结构超疏水铁膜。结果表明,该超疏水涂层的接触角为(160.5±0.5)°,滑动角为(2±0.5)°,且该超疏水涂层具有良好的化学稳定性。
ZHENG等以硝酸镁和硬脂酸乙醇溶液为电解质,用一步直流电沉积法在阴极镁合金表面制备超疏水涂层,并设计了4组不同比例的电解质,探讨了电解质对工艺的影响。结果表明,制备的4种超疏水涂层的接触角分别为136.4°、152.7°、156.2°和155.1°。
HAO等以含ZnCl2和CH3(CH2)12COOH的乙醇溶液为电解液,采用一步直流电沉积法同时制备了阳极和阴极超疏水涂层:阳极铜表面覆盖着Cu[CH3(CH2)12COO]2和CuCl,最大接触角为166°;而在阴极表面则出现了Zn[CH3(CH2)12COO]2和Zn。最大接触角为168°。
02脉冲电沉积法
脉冲电沉积是采用脉冲电流进行沉积的过程,能控制镀层的结构和化学成分,与直流电沉积相比,脉冲电沉积更容易得到纳米晶镀层。采用脉冲电流时,由于存在脉冲间隔,使增长的晶体受到阻碍,减少了外延生长,生长的趋势也发生改变,从而不易形成粗大的晶体。可通过控制脉冲电沉积时的波形、频率、通断比及平均电流密度等参数使纳米镀层获得特殊性能。
JIANG等在含有氯化镧(LaCl3·6H2O)、酵母酸[CH3(CH2)12COOH]和乙醇的电解液中,采用一步脉冲电沉积工艺,以不同的占空比在阴极铜衬底上制备了超疏水涂层。结果表明,所制备表面具有微纳双尺度结构,最大水接触角约为160.9°,对应的滑动角约为5°。
AKBARI等采用脉冲电沉积技术,在不同的沉积温度下,在阴极Au/Si(100)衬底上制备了具有八面体金字塔微观结构的铜基涂层,该结构可以捕获结构内部的空气带,使水接触角高达154°。
SHEN等通过扫描电沉积技术在阴极制备了超疏水镍镀层,初始时镀层表面有菜花状的团簇生成,不具有超疏水性质,但在空气中暴露一周后,水滴接触角达到155.4°,且滑动角只有6.5°。
SHEN等采用一种磁场诱导选择性扫描电沉积技术在阴极制备了超疏水镍镀层,并通过调节磁场强度改变镀层的密度,从而影响镀层的疏水性。结果表明,刚制备的镀层只具备疏水性质,在空气中暴露5天后,原始镀层变为超疏水表面,其接触角达155.4°。
04其他电沉积法
常见的电沉积法还有热喷涂沉积、复合电沉积、电刷镀电沉积等。
CHEN等采用热喷涂沉积方法在阴极制备了多种无机材料的微纳米表面,并在这些表面涂上一层聚四氟乙烯薄膜对其进行表面化学改性,最终使这些表面的接触角达到155°、滑动角度达3.5°。
MENG等通过TiO2/Ni复合电沉积法在阴极Ti6Al4V衬底上制备了一种附着力低、耐磨性好的超疏水涂层,并用氟烷基硅烷(FAS)对其进行了化学改性,使所制备表面的接触角高达162.6°,滑动角接近1.8°。
CHEN等采用电刷镀电沉积方法在阴极Q345碳钢表面沉积了具有低附着力的超疏水纳米Cu/Al2O3 Ni-Cr复合涂层,该涂层的接触角可达156°,滑动角小于2°。
超疏水涂层的应用
01腐蚀与防护
沪公网安备 31012002002175号
打开微信,点击右上角的"+",选择"扫一扫"功能, 对准下方二维码即可。
