市场咨询:021-51035200   应急服务:18918186798
7×24H 全国统一服务电话:400-021-5767

阴极极化对硫酸盐还原菌腐蚀影响的研究进展

发布时间:2020.07.23    点击数: 65761

微生物腐蚀是微生物通过自身的生命活动直接或者通过其代谢产物间接的影响金属材料腐蚀过程的现象。全世界每年因腐蚀造成的损失约占国民生产总值的3%~5%以上。硫酸盐还原菌 (SRB)、铁细菌、铁氧化细菌、硫氧化细菌等微生物为重要元凶,一半以上 (50%~80%) 的地下管线腐蚀由微生物引起[,许多国家将15%~20%的工程费用用于防腐。2016年,全国腐蚀调查显示,我国腐蚀成本占全部GDP的3.34%,总额超过21000亿元人民币。


微生物附着在工程材料表面形成生物膜,在材料和微生物膜界面处pH值、溶解氧、有机物和无机物等因素都与海洋本体环境完全不同。微生物活性可通过以下方式控制材料表面电化学腐蚀过程:(1) 微生物代谢过程影响材料的阴、阳极反应过程;(2) 微生物的代谢产物影响材料的阴阳极反应;(3)微生物通过在材料表面生成生物膜改变材料表面腐蚀环境;(4) 微生物直接参与金属的腐蚀过程。阴极保护技术作为最有效的腐蚀防护方法已经得到世界范围的承认,它被广泛地作为油气管道、船舶、海洋钻井平台等钢铁构筑物的腐蚀防护技术。阴极极化电位的施加改变了已有金属与微生物之间的平衡,引起金属-溶液界面性质变化,同时也影响着微生物的活动和金属的腐蚀行为。本文结合SRB的生理特征和金属材料阴极保护的可靠性,从阴极极化电位和 SRB 相互作用关系方面系统阐述和总结了施加阴极极化电位对SRB腐蚀的影响。

1 SRB的生态和生理特征
        SRB是指一类能够把硫酸盐、亚硫酸盐、硫代硫酸盐等硫化物以及 S 还原成 H2S 的细菌的统称。SRB广泛存在于土壤、海水、河水、地下管道、油气井等处。由于各地土壤类型、气候状况、地理位置等因素的差异,土壤中的SRB含量差别较大。我国库尔勒、格尔木、拉萨、成都、大庆、沈阳、大港、鹰潭8个土壤试验站的表层土壤的SRB含量小于或等于10~1800 cell·g-1不等。浙江省象山港海域表层海水和上覆水的 SRB 含量的年度均值分别为 173 和1000 cell·mL-1,沉积物中为 1440 cell·g-1;胶州湾潮间带和沿岸区、克莱德海表层沉积物中的SRB含量则分别高达4.1×107和2.7×107 cell·g-1。大部分陆生SRB是中温菌,其最适宜生长温度为30~40 ℃;海洋中SRB的最适宜生长温度稍低一些。SRB并不是严格的厌氧菌,分离自长庆油田采油回收污水水样的 SRB 可耐受 4.5 mg·L- 1浓度的溶解氧。适合SRB生长的pH值范围较广,在5.5~9.0的酸碱度范围内均能生长繁殖,其中7.5是比较合适的酸碱度条件。

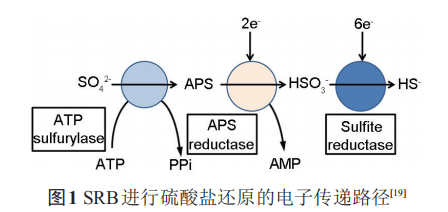

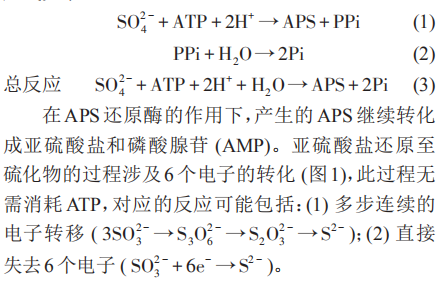

       SRB是最早的通过电子传递耦合磷化作用而非光合作用来产生三磷酸腺苷 (ATP) 的厌氧细菌,在此过程中SRB利用SO42-作为最终电子受体,从H或者有机酸的活化来获得电子,同时产生腐蚀性S2-和有机酸等代谢产物。SRB 还原 SO42-的过程由一系列酶促反应组成。在这些酶促反应中,S得到8个电子,产生多个中间产物。硫酸盐在硫酸腺苷转移酶的作用下,以消耗ATP为代价激活硫酸盐,使之生成腺嘌呤磷酰硫酸盐 (APS)。反应生成的焦磷酸可被继续水解,并由此促进整个反应的进行。相应的反应式如下:
2 含SRB环境中金属材料阴极保护的可靠性

        要达到基本的保护需要-0.85 VCSE的保护电位(英国阴极保护标准)。Horvarth 和Novak于1964年提出,若水溶液中存在 SRB,则其阴极保护电位需要降低到-0.95 VCSE (即-1.022 VSCE) 的阴极保护标准。1981年,Fisher进行了实验证实。通常随着阴极极化电位的增加,腐蚀速率降低。要达到零腐蚀,理想的状态是极化阳极达到它的可逆电位。在可逆电位状态下,阳极溶解速率等于阳极沉积速率,没有金属的损失。但从实践和经济的角度看,腐蚀速率降低到10 mA/m2 (即11.6 μm/a) 时就可以被认为是得到了充分保护。保护不足和过保护都是不希望得到的状态。过保护状态下,可能引起快速的氢析出,从而导致钢结构的氢脆。

       阴极极化对金属的SRB腐蚀行为的影响一直是研究的重点。在SRB存在条件下,最佳阴极保护电位负移。在铁细菌中,负于-0.85 VCSE的阴极极化电位能明显减少铁细菌的数目,并达到较好的阴极保护效果。但是,在含SRB的介质中,阴极极化电位需达到-1.35 VCSE才能获得相同的阴极保护效果。在含SRB的海泥中,对应-0.95,-1.03和-1.16 VCSE的阴极极化电流密度分别是5,11和82 mA/m2,相应的剩余腐蚀速率分别为12.4,8.9和5.5 mA/m2。在含SRB介质中,硫化铁产物的不稳定保护作用是导致最佳阴极保护电位降低的重要原因。在Starosvetsky等研究中,在-0.1 VSCE的电位下,阴极表面的铁硫化物沉积即可被还原。作者认为,若Fe的腐蚀发生在低于该电位的条件下,那么铁硫化物的还原可能提供了一种新型的阴极去极化机理。阴极极化条件下,金属表面的电位远远低于该电位,经由铁硫化物还原导致的阴极去极化作用可能在金属的腐蚀中发挥了重要作用。

3 阴极极化技术对SRB腐蚀的影响

3.1 阴极极化对金属材料氢脆和力学性能的影响

       在苛刻的海洋腐蚀环境中,对金属构筑物进行阴极保护的腐蚀控制时,在金属和海水界面会发生氧化还原反应,阴极反应为吸氧反应还是析氢反应取决于溶液中溶解氧含量、电位、pH值等。目前,设计时采用不正于-0.85 VCSE的阴极保护判据;当金属所处环境中含有SRB时,则需要-0.95 VCSE甚至更负的电位。在更负的阴极极化过程中,金属表面会逐渐形成钙镁沉积层,从而使材料的氢扩散系数降低,然而较高的阴极保护电位可能会对金属产生过保护:

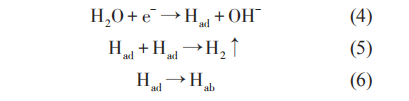

式中,Had和 Hab分别代表吸附在金属表面和扩散到金属内部中的H。
       阴极反应所产生的H部分以H2的形式逸出,部分则吸附在材料表面,逐渐渗透到金属的内部,从而引起氢脆,导致材料性能骤减而失效。常娥等对921A钢的氢脆敏感性研究表明,在-0.96 VSCE极化电位下,阴极反应产生的Had进入材料内部,材料强度增加,韧性降低,耐氢脆应力腐蚀性能降低。当负于-1.01 VSCE以后,析氢反应加剧,出现了脆性断裂。Yu 等研究认为,当金属表面有 SRB 出现时,SRB 生物膜可以从极化电极中获得电子传递给 H+催化产氢。此种情况下,吸附的H含量通常显着增加,SRB存在时氢渗透电流密度是无SRB存在时氢渗透电流密度的3~4倍。

       同时,一系列研究表明,SRB代谢产生的硫化物能增加金属对H的吸附和渗透作用,进而导致氢脆的产生,但该促进作用因金属的不同而存在一定的差异。相较于无菌和无H2S 的条件,SRB存在时低合金钢的氢渗透略微增加;但对高强钢和低合金钢,SRB能显着增加金属表面生物膜中的硫化物浓度,从而促进金属对H的吸收。Lunarska等的研究进一步证实,在含 SRB 的环境中,阴极保护条件下金属表面弱保护性沉积物的形成、S2-的产生可能促进了钢铁材料的氢吸收。阴极极化条件下,SRB 对不同钢材腐蚀行为的影响不同,其促进作用与 S2-的形成和硫化物沉积的形成有关。相同极化电位下,相较于波来铁,糙斑铁能吸收更多的H,且劣化也更为严重。总体来说,当海水中存在SRB 时,阴极保护应避免钢材构筑物的某些部分处于-1.1~-1.2 VNCE的极化电位下。

       国内一些学者研究了不同阴极极化电位对咸水环境 (3.5%(质量分数) NaCl溶液) 中Q235钢氢脆敏感性的影响,并对断口形貌进行了分析。结果表明,随着阴极保护电位的负移,Q235钢的力学性能 (最大抗拉强度和屈服强度) 并没有呈现规律性变化,但断面收缩率减小,材料发生氢脆的可能性加大。在-1.1 VSCE的阴极保护电位下,断口出现了准解理断裂特征形貌。

3.2 阴极极化对金属构筑物周围环境的影响

       海洋环境中的金属设施通常处于阴极保护状态下。所施加阴极电流的大小与金属表面所形成膜的厚度、结构、组成等有关。在阴极极化状态下形成的腐蚀产物组成、钙质沉积层和生物膜等性质与阴极电位大小有关。阴极极化使被保护金属的电位整体负移,避免不同相间发生原电池腐蚀,从而导致在金属表面形成钙镁沉积层和微生物膜。沉积层出现后可以抑制海水中的氧扩散到钢表面,并提高阴极保护效率。然而,生物膜的附着和钙质层的形成也使得极化电阻增大,要达到相同的电位所需极化电流增大。

当对被保护金属施加阴极电位时,在阴极极化的初始阶段,O2被还原,生成OH-:
在更负的阴极极化电位下,H2O 被还原生成OH-和H2。
以上反应表明,随着阴极极化电位的负移,金属材料周围环境中的pH值升高,环境逐渐变为碱性,并导致钙质层的沉积。
       阴极极化条件下生物膜的结构特点和腐蚀产物 (无机沉积) 发生了变化。Sun等研究了阴极极化条件下,土壤中 SRB 对 Q235 钢腐蚀行为的影响,认为当阴极极化电位从开路电位 (约-0.82 VCSE)负移至-0.85 VCSE时,其 pH 值约升高 1;但随着阴极极化电位继续负移时,SRB 数量减少,但由于 CO32-和Ca2+的缓冲作用,pH值变化不大。同时,Ca2+浓度减小和pH值升高可以显着抑制细菌的附着。使用X射线能谱 (EDX) 对阴极保护条件下Q235钢表面的腐蚀产物组成进行分析表明,在不含SRB的土壤中,Q235 钢表面的腐蚀产物中没有 FeS;而在含SRB 的土壤中,Q235 钢表面则覆盖有一层黑色的FeS。在自腐蚀电位下,腐蚀产物中不含C;而在极化电位下,由于阴极极化电流降低了HCO3-与Ca2+反应生成CaCO3的活化能,无论有无SRB存在,腐蚀产物中都含C。

        当钢铁材料浸泡在细菌介质中时,表面可能形成各种类型的铁硫化物。研究表明,腐蚀产物Fe1+xS开始时能为金属提供保护,但是当该种产物层变厚时,有可能发生开裂,导致腐蚀速率增加。同时亦有研究表明,FeS 在细菌的胞外电子传递中起着重要的作用,HS-和可溶性聚硫化物在将电子从希瓦氏菌 (Shewanella oneidensis) MR-1胞外传递到与细菌接触的FeS中起着重要作用。在含有SRB介质中,阴极极化电位的增加,使铁的腐蚀产物由硫酸盐向碳酸盐发生转变,并且随着阴极极化电位的负移,转化的碳酸盐含量增加。

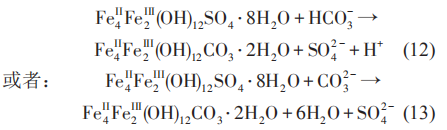

3.3 阴极保护对SRB的影响

       在天然海水中,阴极极化电位的施加可有效抑制生物膜的附着,阴极氧还原是阴极极化抑菌的主要机制。然而对于无氧环境中,阴极极化作用未能有效抑制厌氧微生物的附着。阴极极化条件下,不锈钢表面附着的SRB的数量未减少,该特点与好氧细菌生物膜不同。-0.95 VCSE的阴极极化电位下,微生物的活动未受影响,种群生长 (电解液环境中,非试片表面) 反而略微增强。虽然已有很多研究表明阴极保护下的生物膜和钙质层之间有密切联系,但是由于实验室环境和实际海洋环境存在差异,海水中有机物的差异造成了电流密度、形成的钙质层和生物膜的不同,要探究生物膜和阴极极化的关系并不容易。

阴极极化对SRB代谢影响可以分为以下几种:

3.3.1 阴极极化抑制 SRB 代谢 阴极保护条件下,在极化电极表面产生自由H的速率高于SRB去极化过程中的速率。有活性SRB存在时,外加保护电位会降低0.1 V,即降到-0.95 VCSE,才可以产生保护作用。甚至有研究结果表明,由于阴极极化导致金属腐蚀电位改变,从而在无菌环境中的阴极极化电位在SRB环境中变为阳极极化,即在SRB介质中金属的开路电位比无菌环境中最佳阴极保护电位更负。

        当金属构筑物浸泡在海水中,微生物附着在金属表面,吸附作用在微生物附着的初期 (约当浸泡在海水中之后的前 100 min 之内) 起主导作用。阴极电位施加之后,附着的细菌数目明显减少,特别是细菌附着初期,这说明阴极极化电位的施加通过静电作用影响了微生物的吸附过程,同时施加极化后在界面上产生H2O2以及多余的OH-等,抑制了微生物的附着。

      阴极极化下 SRB 的代谢活性一直是研究者探讨的热点。Lunarska等研究在人工海水中阴极极化下SRB对金属力学性能的影响时认为,在低弱阴极极化时,SRB 在电极表面产生 H2S,使得界面 pH值降低,抑制钙质层的出现。但是在强阴极极化时,由于界面产生的强碱性区 (反应式 (6) 和 (7)) 使得界面pH值升高,抑制了SRB的生长。李国华等研究含SRB土壤中阴极极化对Q235钢腐蚀的影响时认为,随着阴极极化电位不断负移,Q235钢件周围的土壤中SRB数量逐渐减少,但在-1.05 VCSE的阴极极化电位下,Q235钢试件周围土壤中SRB仍能够存活;在相同的外加电位下,Q235钢在有菌土壤中所需要的阴极极化电流密度较大。Dhar 等认为负于-1024 mV的阴极极化电位可以使微生物浓度降低1~2个数量级。施加脉冲阴极极化可同样抑制微生物的活性,5~20µA·cm-2的阴极电流密度可以使微生物浓度降低2~3个数量级。将施加阴极极化的不锈钢浸泡在 Vibrio alginolyticu 溶液中,阴极极化3 h能明显减少微生物的附着,但是在浸泡时间超过9 h以后,在极化和未极化体系中微生物的差异消失。

3.3.2 阴极极化促进 SRB 代谢 SRB 代谢活性与阴极极化电位密切相关,随着阴极极化电位的负移,SRB的数目呈现先增加后减小的趋势,FeS的含量变化趋势与 SRB 细菌数目一致。强阴极极化电位下SRB数目的减少与其界面pH值的升高密切相关,而弱阴极极化下SRB数目增加说明弱阴极极化电位促进了SRB的代谢活性。赵晓栋等研究了含有 SRB 的海泥中阴极极化电位对碳钢腐蚀的影响,通过最大概率计数法结合不同阴极极化电位下的 Bode 图得出,在低电位(-0.85 VCSE) 下细菌的生长活性与稳定性高于在较高阴极极化电位 (-0.95 和-1.05 VCSE) 下的,且高于无施加阴极极化电位下的细菌数目。对硫还原地杆菌 (Geobactersulfurreducens) 的研究表明,生物膜形态和结构对金属表面的电流密度具有重要影响,离散的、稀疏的菌膜产生的电流密度高于致密的菌膜。因此不同阴极极化电位下,细菌生物膜形态和结构的改变及活性的变化都会对金属的腐蚀产生一定的影响。SRB 作为一种电活性微生物,其与极化金属间电子传递方式可分为直接电子传递 (DET) 和间接电子传递 (MET)。图3显示了SRB在与极化电极之间的DET和MET方式。

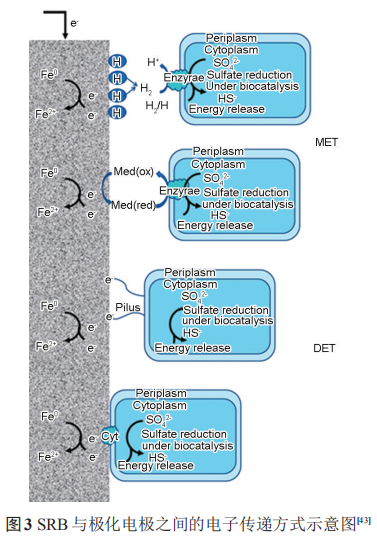

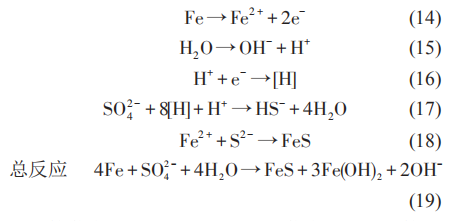

(1) 间接电子传递Fe 失去的电子须借助电子传递介质才能传递到SRB中。在微生物燃料电池中,电子传递介质的使用可以增加细菌的产电能力。电子传递介质从阴极极化的电极中获得电子,通过电子传递通道,将电子传递到SRB中。H可以作为SRB与极化电极之间间接电子传递的介质。施加阴极极化后,H+向电极表面移动并在电极表面上还原成[H];而[H]在SRB中氢化酶的催化下还原SO42-并为SRB的代谢提供能量,从而促进SRB的生长代谢。同时,在此过程溶液的pH值升高。研究表明,Desulfitobacterium 可以通过在极化-0.7 VSHE电极上进行H的活化。产电微生物Geobacter sulfurreducens可以利用极化电极上H的氧化还原进行产电,其反应如下:

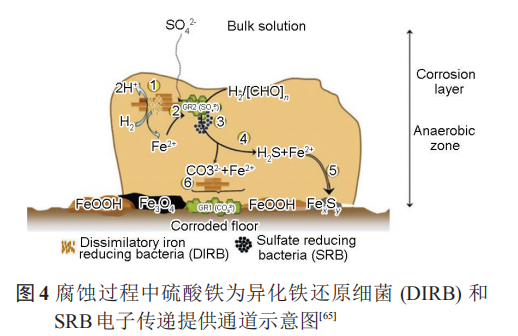

核黄素、奎宁胡敏酸、吩嗪和黄素腺嘌呤二核苷酸 (FAD) 等是常见的内生电子传递介质。SRB 可以利用维生素B12等与极化的电极进行间接的电子传递。在SRB介质中,铁硫化物也可以作为SRB的电子传递通道。在这个过程中,硫酸铁 (Fe2(SO4)3)可以作为 SRB 的电子传递受体,从而将铁的腐蚀产物转化为碳酸铁 (Fe2(CO3)3)、蓝铁矿 (Fe3(PO4)2·(H2O)8)、硫化铁 (Fe2S3) 等,同时促进 SRB 的代谢活性,如图4所示。

(2) 直接电子传递直接电子传递为SRB利用细胞色素c等电子传递蛋白或者自身形成的纳米线与电极直接进行电子传递。Sherar 等和Xu等的研究表明,在碳源不足的条件下,SRB会形成纳米线从金属基体中直接获得电子。

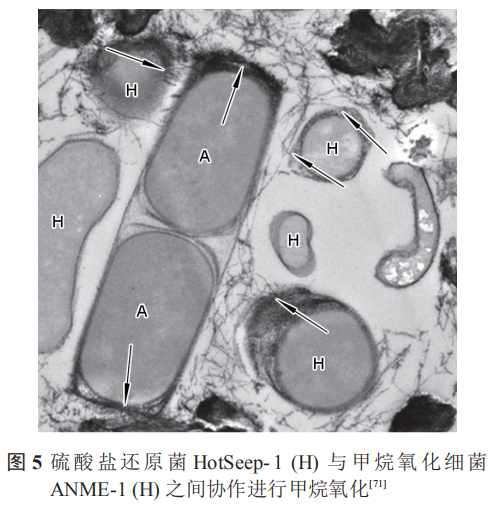

除此之外,在共生的细菌中,非产电细菌亦可为产电细菌提供电子通道。Wegener等证明甲烷氧化细菌 (ANME-1) 与 SRB (HotSeep-1) 之间可以通过形成纳米线进行电子传递,图5中箭头明确指出了电子传递的纳米线。

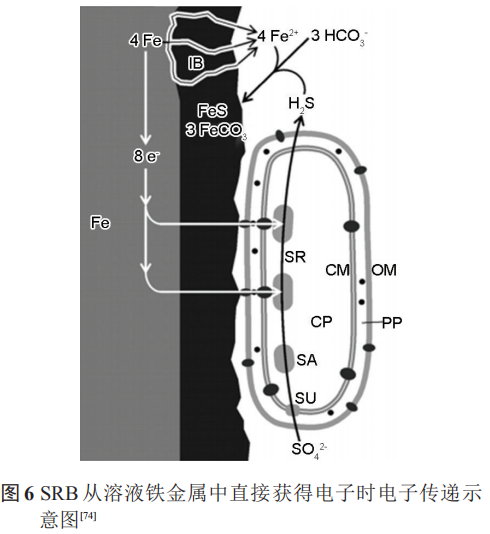

       阴极极化电位影响SRB的电子传递方式,并影响着 SRB 的代谢活性。在合适的阴极极化电位下(如-0.4 VSCE或-0.7 VHSE等),SRB 可以从极化的电极中直接或间接获得电子用于自身的代谢,即较低的阴极极化可以促进SRB的代谢,而强阴极极化电位则会抑制SRB的代谢和生长。极化作用所在电极表面产生的强碱性环境,并不利于细菌附着,这反而抑制了SRB的活性;此外,已有研究证明,金属表面形成的FeS等腐蚀产物也为SRB从溶液铁金属中直接获得电子提供了通   道 (图6)。
       Nekoksa等研究认为,-1 VSCE的阴极极化使金属表面pH值降低,金属表面SRB数目增多。当电位低于-1 VSCE时,pH值逐渐呈现碱性,SRB数目降低。利用电化学测试和生物分析方法探究阴极极化下的微生物活动结果表明,-0.9 VAg/AgCl的阴极极化可以在短期内为海洋金属设施提供保护;但是当极化终止后,厌氧SRB将通过消耗阴极极化过程中产生的H来促进自身的生长代谢,从而加速金属的腐蚀。

4 问题与展望

       近几十年来,微生物腐蚀已经成为国内外腐蚀与防护研究的重点,人们在研究阴极极化与微生物间的相互作用方面也取得了很大的进步。但要全面深入地认识微生物腐蚀与腐蚀防护技术 (如阴极保护) 的相互作用,仍有诸多问题需要解决。如近些年的研究表明,生物膜内细菌群落组成的差异和细菌代谢活动产生的差异对微生物腐蚀具有重要影响,然而在评估生物膜对金属腐蚀的影响时很少考虑到SRB的代谢特异性。2004年,Dinh等在只有Fe为电子受体的培养基中分离出脱硫弧菌属 (Desulfobacterium) 的一个新种,相较于传统的耗氢型菌株,该菌株还原硫酸盐的速度更快,作者推测此类菌株能够从金属中直接获得电子。Venzlaff等从实验验证了以上推测。Yu等从铁锈中分离纯化了Desulfovibrio caledoniensis,并证实其能够从-0.74 VSHE的极化电极中获得电子,即利用阴极作为电子供体,这种直接电子传递的通路在生物代谢和加速金属腐蚀中有重要作用。其他的一些研究也表明,同一个属的不同菌株对金属腐蚀行为存在很大的不同。因此,在将来有关微生物腐蚀的研究中,加强物种多样性的调查是非常必要的。对于那些能够直接从金属中获得电子的SRB菌株,有关其腐蚀过程中电子传递机理方面的研究甚少。利用分子生物学、光谱电化学及微区腐蚀观察等技术手段研究 SRB 菌株的直接电子传递途径及其呼吸代谢机制,对未来微生物腐蚀研究探索有重要意义。

(免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。)


        关于良时智能 About Liangshi InteRobot:
        上海良时智能科技股份有限公司(股票代码:837430 厚积薄发 持续创新),为全球客户提供智能制造和表面处理系统解决方案,从业30多年,是一个集研发、设计、制造、工程安装、工程咨询于一体的专业化制造及自动化智能控制系统集成公司,能为客户解决:
        Shanghai Liangshi InteRobot Technology Corporation (Stock Code: 837430 Accumulate richly and break forth vastly; innovate continuously) provides surface treatment sandblasting system solution for global customers. By engaging in this industry for more than twenty years, we're a professional manufacturing and automatic intelligent control system corporation, which integrates researching, designing, manufacturing, project installation and project consulting. We can provide our customers with:
        1、化学表面处理喷抛丸、喷丸强化设备、热喷涂和涂装设备工艺系统解决方案和工艺装备;
              We provide process system solution and process equipments of surface treatment sandblasting shot blasting, shot peening, enameling, thermal spraying, coating equipment.
        2、智能制造自动化机器人应用工艺系统解决方案和工艺装备;
              We provide professional system solution and process equipments of automation and robot technology application.
        3、食品乳品、制药、生物、制冷、石油化工、船舶制造、能源、造纸、纺织系统领域承压系统集成整体解决方案;
              We provide professional integrated solution for pressure bearing system in fields of food dairy, biopharmaceutical, refrigerating, petrochemical, marine engineering, energy, paper-making, fabrics, etc.
        4、涂装环保设备:VOC废气、废水、粉尘处理和噪音治理系统工艺解决方案和工艺装备。
              We provide environment protection blasting and painting equipment: process solution and equipment of VOCs waste gas, waste water, dust, noise treatment system.
         5、专业提供压力容器设计制造:为食品乳品、生物制药、水处理、制冷、石油化工、船舶海工、电力能源、造纸纺织、有色金属等领域提供承压系统集成整体解决方案。
              Professionally provide the design and manufacture of pressure vessels: providing overall solutions for pressure system integration in the fields of food and dairy, biopharmaceutical, water treatment, refrigeration, petrochemical, shipbuilding and marine engineering, power and energy, paper and textile, non-ferrous metals and other fields.
        企业主导产品如下 The leading products of our company are as follows:
        主营业务:智能制造和表面处理工程系统集成的设计、研发、生产和销售。
        Main business: design, research, production and sales of surface treatment engineering system integration.
        六类主要产品:自动化涂装生产线、智能机器人喷涂系统、自动化喷抛丸生产线、智能机器人喷抛丸强化系统、自动化热喷涂系统、涂装节能环保设备。
        Six main product categories are: automatic painting production line, intelligent robot painting system, automatic shot/wheel blasting production line, intelligent robot shot peening system, automatic thermal spraying system, energy saving and environmental protection equipment for painting.
        产品主要应用于:新材料、新能源、工程机械、汽车制造、集装箱、船舶海洋工程、航空航天、港口桥梁、电子电气、环保工程、印刷造纸机械、医疗机械、纺织机械等领域。
        The products are mainly applied in: new materials, new energy, engineering machinery, automobile manufacturing, containers, marine engineering, aeronautics and astronautics, port bridges, electronic and electrical, environmental protection engineering, printing and papermaking machinery, medical machinery, textile machinery and so on.
        公司生产的表面工程系统集成具备智能、自动化的特点,可实现工业生产过程自动化控制,因而属于自动化装备。根据《高端装备制造业“十二五”规划》中对高端装备的定义“主要包括传统产业转型升级和战略性新兴产业发展所需的高技术高附加值装备”,公司产品属于高端装备,是为国民经济其他行业提供技术装备的战略性产业。
        The surface engineering system of our company integrates the characteristics of intelligence and automation, it can realize the automatic control of industrial production process, so it belongs to automatic equipment. According to the definition of premium-end equipment of 《The 125th programme of premium-end equipment manufacturing industry》, “it mainly includes the high technology and high value-added equipment required by traditional industrial transformation upgrading and the development of strategic new-emerging industries”. The company's products belong to the premium-end equipment, which is a strategic industry that provides technical equipment for the other industries of the national economy.
更多讯息,敬请浏览http://www.shliangshi.comhttp://www.shliangshi.net
电话:021-51035200,68913886      传真:021-68907128
全国服务:400-021-5767      应急服务:18918186798
邮箱:webmaster@shliangshi.com
分享到
产品中心
喷砂机/喷丸机系列
自动喷砂机/喷丸机
数控喷丸强化设备
抛丸机/抛丸生产线
喷砂房/喷丸房系统
喷砂(丸)生产线系统
喷涂设备 喷漆(粉)室
喷砂喷漆涂装机器人
热喷涂设备及生产线
喷涂生产线 涂装房
工业搪瓷喷涂设备
船舶特涂技术及装备
压缩气源及净化设备
冷喷涂系统技术
表面处理涂装检测仪器
解决方案
航空航天
船舶海工
汽车制造
轨道机车
桥梁钢结构
物流装备
工程机械
电力能源
石油化工
冶金铸造
电子电器
生物医药
印刷纺织
环保再制造
工业5.0数字化工厂
aibluebox人工智能智慧盒
可持续发展与ESG
工程案例
智能涂装生产线系统
喷砂机/喷砂机设备
喷丸机
喷砂房喷丸房
喷砂生产线
抛丸生产线
喷漆房烘干房
喷砂房涂装房
喷涂生产线
涂搪生产线
喷烘一体房
船舶涂装房
废气处理设备
铝扁管喷锌线
集装箱智能生产线
新闻中心
企业新闻
行业新闻
公益新闻
媒体关注
行业技术
人力资源
人才战略
招聘职位
在线应聘
关于良时
企业介绍
企业文化
视觉良时
发展历程
合作伙伴
社会责任
企业认证
组织机构
产业布局
法律声明
旗下网站链接
上海良时智能科技股份有限公司
上海良时压力容器制造有限公司
上海良时喷砂房系统设备事业部
上海良时喷丸强化设备事业部
上海良时热喷涂设备事业部
上海良时喷漆室喷漆房事业部
上海良时抛丸机抛丸线事业部
上海良时机器人自动化事业部
上海良时北方销售中心(大连)
联系我们
留言反馈
市场咨询:021-51035200
服务电话:400-021-5767
应急服务:18918186798

沪公网安备 31012002002175号
