履带式抛丸清理机、滚筒抛丸机系列、转盘式/转台抛丸清理机、台车式抛丸机系列

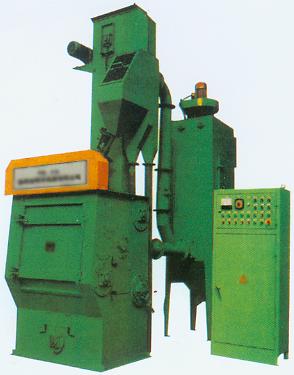

履带式抛丸机系列
履带式抛丸清理机适用于对各种零件表面清理。凡各种金属铸件表面粘砂清理;黑色金属零件的表面除锈;冲压件表面毛刺和毛边的倒钝;锻件和热处理工件的表面处理以及弹簧表面氧化皮清除和表面的晶粒细化等均可通过该系列设备的抛丸强化工艺来实现。
LSPL系列履带式抛丸清理机技术参数:
|
型 号
|
LSPL30
|
LSPL100
|
LSPL300
|
|
被清理工件最大单件重量(kg)
|
5
|
8
|
15
|
|
最大装载重量(kg)
|
100
|
300
|
600
|
|
总功率(kw)
|
4.84
|
10.85
|
21.7
|
|
外形尺寸(mm)
|
1200×650×2250
|
1600×1700×3150
|
1900×1900×4600
|
-
LSPL30履带式抛丸清理机
-
LSPL100履带式抛丸清理机
-
LSPL300履带式抛丸清理机
-
LSQZR980 履带式/滚筒式抛丸机
LSQZR980 履带式/滚筒式抛丸机
设计新颖、外观美观;工作噪音小,尘埃少,生产效率高,适用于小零件大中批量生产;弹丸可自动回收利用、耗料少、成本低;抛丸面积可幅射到工件内腔死角,效果均匀。
型号:LSQZR980 (注:有多种规格可供选择)
外形尺寸:1600*1700*3150 mm
抛丸室容量 :100L
抛丸能力:100Kg/min
提升机提升量:6t/h
丸砂分离方式:风选
集尘风量:2000m3/h
总功率(包括除尘功率):10.85Kw
工作单件重量 :8Kg
最大装载重:300Kg
-
LSP32系列履带式抛丸清理机
-
LSP32102C履带式抛丸清理机
LSP32系列履带式抛丸清理机
适合多品种、大中批量生产工件的表面除锈或抛丸强化,清理工件必须是不怕碰撞的单重在150kg以下的铸件及热处理件,该机既可单机使用,又可配套生产线使用。
|
项目
|
型式
|
Q326C
|
|
生产率
|
T/h
|
0.6-1.2
|
|
加料量
|
kg
|
200
|
|
单件最大重量
|
kg
|
100
|
|
端盘直径
|
mm
|
ф600
|
|
有效容积
|
m
|
0.15
|
|
抛丸量
|
kg/min
|
100
|
|
除尘风量
|
m^3/h
|
2200
|
|
功率消耗
|
kw
|
12.6
|
|
外形尺寸
|
mm
|
3681×1650×5800
|
|
机器总量
|
kg
|
2340
|
LSP32102C履带式抛丸清理机
适宜于铸、锻件、有色金属的表面清理、强化、电控为常规控制或PLC自控,履带为耐磨橡胶履带,对怕碰撞的工件适宜。本机结构合理,性能稳定,安全可靠。
|
载重量
|
600kg
|
上料机构
|
1.5w
|
|
单件重量
|
30kg
|
提升机
|
3kw
|
|
工件长度
|
500mm
|
室体前门
|
1.1kw
|
|
履带端盘
|
1000mm
|
驱动
|
1.1kw
|
|
转速
|
3.8r/min
|
抛丸器
|
15kw
|
|
抛丸量
|
250kg/min
|
除尘
|
4.37kw
|
|
通风量
|
3500m*m*m/4
|
总功率
|
26.07kw
|
-

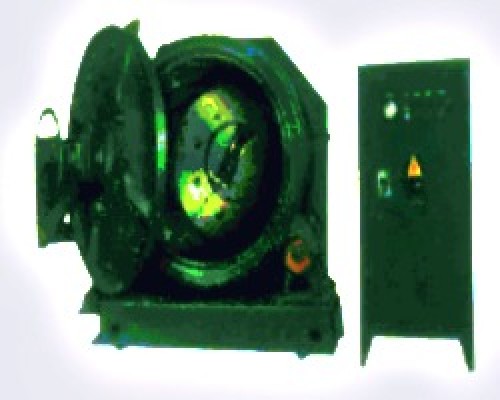

FD-Q3110滚筒式抛丸清理机
-
FD-Q3113滚筒式抛丸清理机
FD-Q3110滚筒式抛丸清理机
本机利用高速回转的叶轮将弹丸抛向滚筒内不断翻转的铸、锻件,来清除其表面的残余型砂或氧化铁皮。清理均匀,适宜中、小铸、锻件的清理。本机带有集尘装置,分离效果好,自动控制停车。操作、维护简单。
|
滚筒直径
|
1000mm
|
抛丸量
|
100kg/min
|
|
滚筒内径
|
800mm
|
叶轮直径
|
420mm
|
|
滚筒转速
|
3r/min
|
叶轮转速
|
2300r/min
|
|
最大有效容积
|
0.1m*m*m
|
抛射速度
|
60m/s
|
|
最大载重量
|
300kg
|
吸风量
|
800m*m*m/h
|
|
工件长度
|
400mm
|
分离效率
|
96%
|
|
工件单重
|
15kg
|
机器外型尺寸
|
2078×2165×1861mm
|
|
生产率
|
600-1500kg
|
机器重量
|
3580kg
|
FD-Q3113滚筒式抛丸清理机
本机最大特点是连续清理,既可安装在生产线上,又可单机使用,既能联动,又可单动,使用灵活,操作方便,抛丸量大,抛射速度高,清理效果好,劳动强度底,生产率高,工作环境好,是九十年代开放更新换代产品。
|
滚筒直径
|
1300mm
|
抛丸量
|
200kg/min
|
|
滚筒转速
|
4r/min
|
通风量
|
1400m*m*m/h
|
|
最大有效容积
|
0.33m*m*m
|
总功率
|
14kw
|
|
清理工件单重
|
40kg
|
机器外型尺寸
|
2700×2800×2300mm
|
|
清理工件长度
|
1100mm
|
机器总重量
|
7050kg
|
