喷砂房涂装房柔性升降大门
产品分类

喷砂房涂装房柔性升降大门

柔性升降大门系统概述

柔性升降大门的设计依据参照国家有关起重机械、钢结构、电器等标准。钢结构的强度、绕度、内力和稳定性进行计算和校核,确保产品的设计可靠性;所选用的原材料、外购件、配套件、机械部件和电器元件均选择国际国内著名厂商和名牌产品;传感、检测和声光报警系统升降大门配有声光报警器,在升降运行时发出声、光信号,禁止操作人员在大门升降时在下面行走。采取四道防护措施,确保大门的万无一失;高强度的PVC面料,经久耐用,漂亮美观;中央控制室直观大门开启度;大门抗风强度68-75 Kg/m2。。

柔性升降大门主要技术规格:

1. 门体部分:门体由PVC面料、底横梁、中间水平框架组成。门体表面有两层(水平框架两侧)高强度PVC阻燃面料。门帘具有防磨、防火花功能,如钢砂冲击、焊接火花等,中间有水平框,底部有底横梁,门帘用铝合金压条夹在水平框架上,用螺钉固定。

2. 驱动部分:驱动部分由电机、减速装置、钢缆卷筒、钢丝绳和导向轮组成。

3.轨道部分:轨道部分由垂直轨道和密封条组成。

4. 控制部分:由主控制箱、操作箱、上下高度限位器组成。

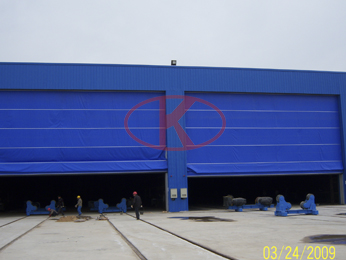

  • 喷砂涂装房柔性升降大门

    喷砂涂装房柔性升降大门

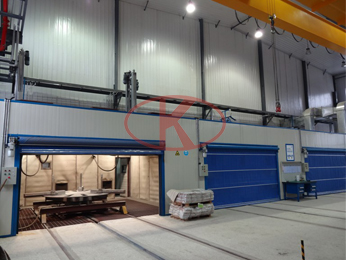

  • 喷砂喷漆喷锌房柔性升降大门

    喷砂喷漆喷锌房柔性升降大门

柔性升降大门技术参数表格:

柔性升降大门宽幅 14m 20m 24m 27m 30m 33m 36m
起重量 2.8t 3.5t 5.2t 6.0t 6.3t 6.8t 7.5t
门起升净高 10m 10m 12m 12m 12m 12m 12m
门净宽 12.9m 18.9m 22.9m 25.9m 28.9m 31.9m 34.9m
设计抗风强度 ≤68Kg/m2
起升速度 4-8/m/min
滑轮组位率 m=1-2
钢丝绳直径 Φ14mm Φ14mm Φ14mm Φ14mm Φ14mm Φ20mm Φ20mm
安全系数 n>5.13
结构稳定性挠度变形 ≤2/1000
电机功率 4.6Kw 5.7Kw 11.4Kw 11.4Kw 11.4Kw 17.8Kw 17.8Kw
起升机构 DH632 DH1040 DH1063 DH1063 DH2080 DH2080 DH2080
