压缩空气过滤干燥系统流程图 ![]() 气源及净化设备: 洁净的压缩空气对于喷砂喷涂作业来说是必须 的,大气中所含的水气及压缩过程中所产生的 油水会严重影响喷砂喷涂质量。 |

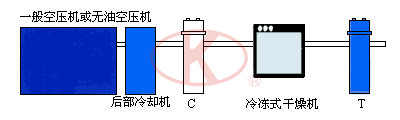

一般保护性用途![]() |
|

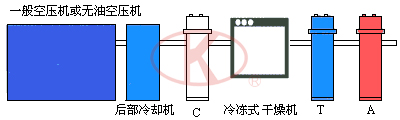

低露点系统![]() |
||

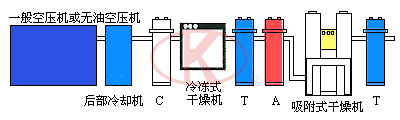

特殊低露点系统![]() |
||
![]() |
![]() |
![]() |
高温型冷冻式干燥机 | 冷冻式干燥机 | 水冷后冷却器 |
高温型冷冻式干燥机(风冷)的使用条件: 工作压力:标准0.7MPa 最高1.0MPa; 入口容许温度:标准65℃最高80℃以下; 环境温度:标准38℃ 最高40℃以下。 |
JCD规格表 | |||
型 号 | 空气处理量 | 外形尺寸(mm) | 进出口管径 |
JCD-5SG | 0.6 | 530×350×450 | Rc1/2″ |
JCD-10SG | 1.2 | 810×430×950 | R1″ |
JCD-20SG | 2.3 | 810×430×950 | R1″ |
JCD-30SG | 3.5 | 810×430×950 | R1 1/2″ |
JCD-60GF | 6.5 | 1080×680×1365 | R1 1/2″ |
JCD-75GF | 8.5 | 1330×680×1450 | R2″ |
JCD-120GF | 12.5 | 1605×630×1450 | DN80(3″)法兰 |
JCD-150GF | 17 | 1580×900×1760 | DN80(3″)法兰 |
JCD-200GF | 23 | 1580×900×1760 | DN80(3″)法兰 |
JCD-250GF | 27 | 1730×995×1840 | DN80(3″)法兰 |
JCD-300GF | 34 | 1980×995×2025 | DN100(4″)法兰 |
JCD-K600NF | 65 | 2700×1150×2100 | DN125(5″)法兰 |
